次世代前驅氣體演進加速　原子層沉積（ALD）技術挑戰浮現

作者：Frank Horvat 博士，Swagelok資深科學家

隨著人工智慧（AI）以空前速度發展，其快速演進正重塑半導體產業格局。AI工作負載日益複雜對於更高的運算密度、更快速資料傳輸、良好的散熱效率以及低功耗需求隨之提升。此一趨勢正促使全球半導體製造商重新思考元件架構—包括三星（Samsung）、美光（Micron）與台積電（TSMC），並透過整合先進邏輯與高密度堆疊記憶體技術，滿足現代AI超級運算需求。

為因應更為嚴格的製程規格要求，半導體設備原廠（OEM）持續開發新一代沉積設備；同時，化學材料供應商亦不斷創新前驅物化學與傳輸系統，使其能在日益複雜且具高深寬比的3D結構上，形成原子級介電層、導電層和阻障層。

如何在先進幾何結構的條件上實現均勻薄膜沉積，已成為原子層沉積（ALD）製程的新挑戰，而半導體製造商也必須導入並驗證新一代前驅物配方，以跟上持續演進的製程限制條件。本文將探討高蒸氣壓與低蒸氣壓前驅物的特性、關鍵系統設計考量、污染風險，以及跨產業協作的重要性。

理解高蒸氣壓與低蒸氣壓前驅物

原子層沉積（ALD）仰賴精準計量的前驅物脈衝，在晶圓表面進行「自限制性（Self-limiting）」反應，藉此在每個循環中沉積出一層單原子厚度的薄膜。每個循環通常包含兩個步驟：前驅物（Precursor A）與反應物（Precursor B）。在各次前驅物／反應物脈衝間，需透過高真空清洗（purge）或抽氣（evacuation）步驟移除殘留氣體與副產物，以避免額外的反應發生。

隨著晶片製造需求持續演進，業界正引入新型前驅物以實現更高水準的效能。依其特性差異，前驅物通常可分為高蒸氣壓（High-vapor-pressure）與低蒸氣壓（Low-vapor-pressure）兩種類型。

高蒸氣壓前驅物，如三甲基鋁（TMA）和二乙基鋅（DEZ），在室溫或接近室溫條件下易於氧化，因此能直接經由氣體傳輸管線輸送至反應腔體，以實現快速製程循環。

相較之下，低蒸氣壓前驅物，如四氯化鉿（HfCl₄）、五氯化鉭（TaCl₅）與五氯化鉬（MoCl₅），則需在較高溫條件下（通常高於150°C）才能維持昇華。由於壓力非常低，通常需搭配載氣（carrier gas）或推送氣體（push gas）來協助將前驅物輸送至反應腔體，以完成每一次的沉積循環。低蒸氣壓前驅物通常需要較長的脈衝時間或較高的載氣流速，才能達到適當的表面覆蓋效果。隨著電晶體尺寸進一步微縮，受限於銅（Cu）與鎢（W）的物理尺寸極限，半導體結構中的內連線（interconnects）、接觸點（contacts）以及高深寬比幾何結構，已勢必需要改用鉬（Mo）來達成。在奈米尺度下，鉬不僅展現出明顯較低的電阻率，同時提供了更佳的可靠性。


圖一：流量係數（C_v）代表流量能力，使 ALD 操作員能評估閥件在不同蒸氣壓條件下的表現，並估算由此產生的壓降，進而影響反應器端可取得的前驅物壓力。低蒸氣壓前驅物通常需要較高的C_v值。

這些不同的行為會直接影響前驅物輸送架構；若閥件系統設計不佳，可能導致反應物過衝（overshoot）、脈衝氣體產生震盪（oscillations）以及邊界條件不具重現性，因而需透過精準的時序控制、閥件同步配置及匹配的C_v特性加以因應。例如，氣體流量對氣動閥的開啟與關閉行為高度敏感。在使用高蒸氣壓化學品時，極短的閥件開啟時間（小於100毫秒）即可達成高產能，但其高揮發性可能導致壓力過衝與快速暫態現象，因而產生了對精準時序同步以及閥件間C_v匹配的嚴苛需求。

相較之下，低蒸氣壓前驅物通常需要較長的作動時間與精準的熱管理，以維持蒸氣壓的穩定性。因此，若要實現高產能，仍需在前驅物揮發性、脈衝時間與閥件導通能力間取得謹慎的平衡。

ALD系統設計的工程挑戰

在製程窗口受限的情況下，半導體工程師必須謹慎管理多項影響ALD閥件性能的系統參數，以維持製程穩定性、可重複性與薄膜均勻性。關鍵因素包括：

閥件流量與作動時序

原子層沉積（ALD）製程通常在高真空環境下進行，使低壓前驅物被導入反應腔體。為了實現前驅物傳輸，設備原廠（OEM）主要運用兩項關鍵參數：閥件流量係數（C_v）與系統傳導率（C）。

• 流量係數（C_v）是一個流體參數，用於表示在給定的壓降（ΔP）下，有多少流量可以通過閥件。此一參數可用於判斷氣體通過閥件的流量，並在結合精準的閥件時序控制下，實現高度精確的前驅物劑量控制。
• 系統傳導率（C）用於描述在真空系統中，流體分子（流動）通過系統的難易程度。此一參數在評估前驅物自閥件流向反應腔體所需的時間至關重要，並在高產量製造（HVM）中尤為關鍵。

圖二：系統傳導率（C）在ALD製程中，用於量化前驅物分子在系統中流向反應腔體的難易程度。其為一項物理特性，定義為氣體流量除以管線或管路兩端的壓差。在分子流情況下，導通能力與壓力無關，僅受幾何因素影響（如管徑、管線長度、形狀與表面特性）。例如，如表所示，若欲提升流量，則需提高導通能力（如增加管徑）。

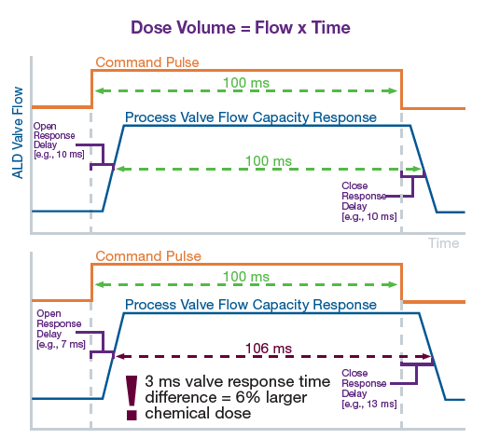

在此情況下，閥件作動時序表現至關重要。僅數毫秒的偏差，即可能顯著改變注入反應腔體的前驅物質量，以及每一循環的總前驅物劑量。此外，開啟／關閉延遲、閥件響應速度與閥件同步性的差異，亦可能導致薄膜均勻性不佳、表面未完全飽和等問題。因此，在多條前驅物管線之間進行C_v匹配，並實現次毫秒等級的閥件同步控制，對於確保製程重現性與維持原子層級的劑量控制精度至關重要。

劑量控制

對於打造穩健的ALD製程而言，劑量控制是實現優異薄膜生長性與晶圓良率的核心關鍵。ALD仰賴精準且具高度可重複性的前驅物供給，以驅動自我限制的表面反應。當劑量控制得宜時，每一循環的薄膜生長會保持穩定、可預測，且不受結構幾何影響。這使得在具極高深寬比的先進元件架構中，得以實現所需的厚度控制、保形性與均勻性。相較之下，劑量不足可能導致表面未完全飽和與薄膜生長不均；而過量供給則可能引發氣相反應（gas‑phase reactions）、非預期的CVD型態行為、增加顆粒生成，並導致前驅物利用效率降低。

隨著元件尺寸持續微縮、電晶體幾何結構日益複雜，對劑量變動的容忍範圍亦大幅縮小。由閥件流量（C_v）、蒸氣壓漂移、溫度不穩定性、系統傳導率（C）效應或時序誤差所造成的前驅物供給量微小偏差，都可能轉化為晶圓間與設備間的薄膜厚度、組成與電性差異。在高產量製造（HVM）環境中，這些變異會不斷累積，進而影響機台匹配、製程轉移與長期穩定性。因此，穩健的劑量控制可降低晶圓間變異，並實現腔體之間的精準匹配。

溫度均勻性

在前驅物容器、輸送管線與閥件之間維持均勻的溫度分布，對於防止冷凝與過早化學分解至關重要。溫度分布不均可能導致局部沉積，進而影響閥件性能，並污染後續的前驅物劑量控制。

抗腐蝕性與良率隱憂

在半導體ALD系統設計中，材料選擇亦為另一項關鍵考量。新一代前驅物對於不相容的材料可能具有高度腐蝕性，因此系統設計人員在選用閥件等關鍵組件時，須審慎評估與選材。在當前極微細的製程特徵尺寸下，即便是一個極微小的顆粒都可能導致晶圓報廢，或影響多個批次的良率。

這在當今的先進製程節點中尤為明顯，因為其微小的特徵尺寸極易受到影響。因此，為了延長閥件的使用壽命並提升系統運行時間，採用較不易發生過早劣化的替代材料（例如哈氏合金）所製成的閥件和組件變得越來越重要。

在當前產業環境下，半導體專業人員面臨多重且複雜的挑戰，而未來的成功與否，仍取決於跨領域合作、持續創新與不斷精進的能力。

報導連結：次世代前驅氣體演進加速　原子層沉積技術挑戰浮現 - 新電子科技雜誌 Micro-electronics
